3D print Mouse

Get link
Facebook
Twitter
Pinterest
Email
Other Apps

Comments

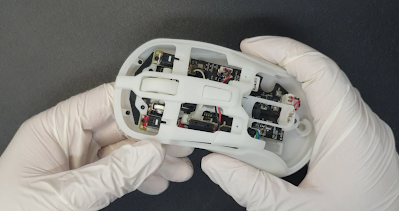

미리보기용 이미지 *이 설계에는 RAW SCAN - G603 Midsection by amphibiousParakeet ( https://www.thingiverse.com/thing:4024403 ) 이 그립 리퍼런스를 구성하는데 큰 도움을 주었습니다. 이는 Creative commons -Attribute 에 따른 사용임을 명시합니다. Special Thanks to amphibiousParakeet ( https://www.thingiverse.com/thing:4024403 )! 1) 쉘 디자인 초창기에 크게 2가지 안이 있었는데 하나는 높이를 거의 유지하면서 등 라인을 완만하게 하는 안과 높이를 대폭 낮추는 안을 고려하고 있었습니다. 최종적으로는 1안을 선택했습니다. 몇번의 그립 테스트 이후 곡률을 몇번 조정하면서, G703의 특유의 손이 꽉 차는 느낌을 유지하면서도 손바닥을 찌르는 느낌이 덜 하도록 곡률을 완만하게 조정했습니다. 클릭부는 기존 모델보다 살짝 높은데 이건 개인 취향. 2) 1차 구조설계 이후 디자인한 가장 초기형 쉘 형상입니다. 대부분의 구조는 G703의 배열을 유지하려고 시도한 결과물인데, 거미줄처럼 퍼진 프레임이 특징입니다. 다만 실제로 조립해 본 결과 기판 배열 및 배선 과정에서 조립문제가 발생하였던 문제가 있었습니다. 3) 2차 구조설계 2차 버전에서는 배선을 고려하고 몇군데 구조설계의 수정이 이루어졌습니다. 이 버전은 2차례에 걸쳐 프로토타핑을 했는데, 이 과정에서 전면부의 내구성 및 구조 결함이 발견되어 수정되었습니다. 측면도 손의 압력에 형상이 휘지 않도록 구조물들을 추가하였습니다. 당시 테스트 사진입니다. 상판 후가공이 안되서 몰골이 말이 아니네요 기존 G703의 설계대로 마우스의 전면부가 하판에 딸려오는 형태인데, 이 구조가 내구성이나 마감 상태가 3D 프린팅에는 적합하지 않다고 판단되어서 이후 버전부터는 전면부를 본체 바디에 일체형으로 넣었습니다. 4) 3차 구조설계 이 과정에서 기존 3366버
